JR20熱繼電器
zoom next

JR20熱繼電器

  • 本店售價:面議
  • 商品貨號:ECS013351
  • 商品庫存: 9999
  • 商品品牌:上海人民電器
  • 商品重量:0克
  • 上架時間:2018-09-14
  • 商品點擊數:2

商品描述

商品屬性

商品標簽

相關商品

卓良電氣一級銷售JR20熱繼電器,廠家直銷,原裝現貨,所有產品承諾:??!3年換新??!3秒報價??!24小時熱線,13456093855可以加V



卓良電氣同時銷售國內外知名品牌電器,我們與各品牌廠家建立了長期合作關系,廠家直銷,比同行更低的價格供應,大量庫存,型號應有盡有,20秒快速報價,我們所有的產品都質保2年,讓你買得省心,用得放心 .





卓良電氣銷售施耐德電氣,常熟開關廠,上海人民電器,abb電氣,西門子電氣,天水二一三,ls產電,歐姆龍,圖爾克,奧托尼克斯,倍加福,基恩士,華立電表,正泰電器,德力西電器,中國。人民電器等知名品牌電器!大量現貨,特價出售中!






一:簡介

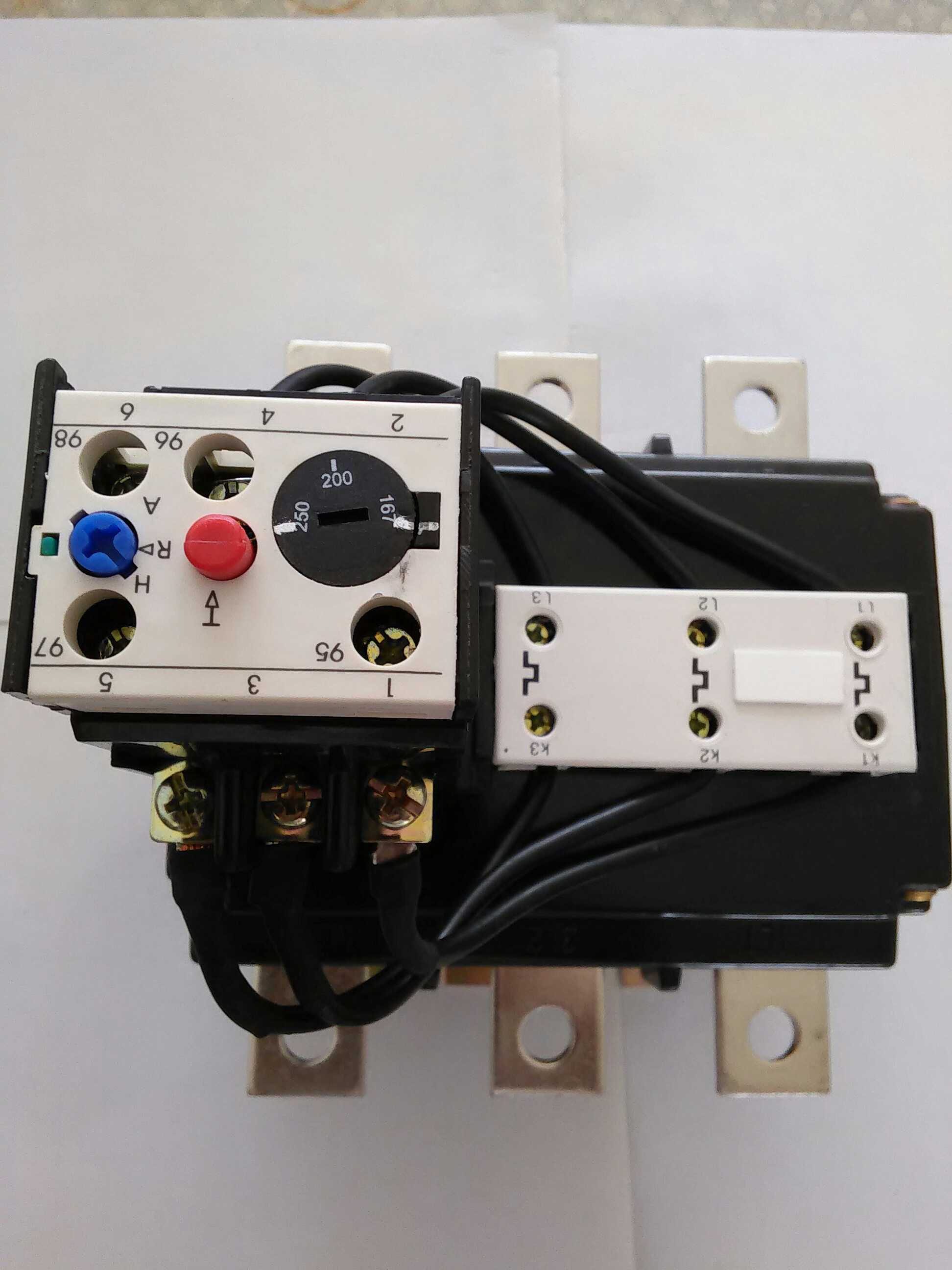

JR20-630L 480A~630A 熱繼電器是由流入熱元件的電流產生熱量,使有不同膨脹系數的雙金屬片發生形變,當形變達到一定距離時,就推動連桿動作,使控制電路斷開,從而使接觸器失電,主電路斷開,實現電動機的過載保護。繼電器作為電動機的過載保護元件,以其體積小,結構簡單、成本低等優點在生產中得到了廣泛應用。


二:工作原理

JR20-630L 480A~630A 熱繼電器是用于電動機或其它電氣設備、電氣線路的過載保護的保護電器。電動機在實際運行中,如拖動生產機械進行工作過程中,若機械出現不正常的情況或電路異常使電動機遇到過載,則電動機轉速下降、繞組中的電流將增大,使電動機的繞組溫度升高。若過載電流不大且過載的時間較短,電動機繞組不超過允許溫升,這種過載是允許的。但若過載時間長,過載電流大,電動機繞組的溫升就會(huì )超過允許值,使電動機繞組老化,縮短電動機的使用壽命,嚴重時甚至會(huì )使電動機繞組燒毀。所以,這種過載是電動機不能承受的。熱繼電器就是利用電流的熱效應原理,在出現電動機不能承受的過載時切斷電動機電路,為電動機提供過載保護的保護電器。


三:JR20-630L 480A~630A 熱繼電器技術參數

1、額定電壓:熱繼電器能夠正常工作的最高的電壓值,一般為交流220V,380V,600V。

2、額定電流:熱繼電器的額定電流主要是指通過熱繼電器的電流。

3、額定頻率:一般而言,其額定頻率按照45~62HZ設計。

4、整定電流范圍:整定電流的范圍由本身的特性來決定。它描述的是在一定的電流條件下熱繼電器的動作時間和電流的平方成反比。


四:組成結構

JR20-630L 480A~630A 熱繼電器它由發熱元件、雙金屬片、 觸點及一套傳動和調整機構組成。發熱元件是一段阻值不大的電阻絲,串接在被保護電動機的主電路中。雙金屬片由兩種不同熱膨脹系數的金屬片輾壓而成。當電動機過載時,通過發熱元件的電流超過整定電流,雙金屬片受熱向上彎曲脫離扣板,使常閉觸點斷開。由于常閉觸點是接在電動機的控制電路中的,它的斷開會(huì )使得與其相接的接觸器線圈斷電,從而接觸器主觸點斷開,電動機的主電路斷電,實現了過載保護。熱繼電器動作后,雙金屬片經過一段時間冷卻,按下復位按鈕即可復位。

五:選擇方法

1、JR20-630L 480A~630A 熱繼電器原則上應使熱繼電器的安秒特性盡可能接近甚至重合電動機的過載特性,或者在電動機的過載特性之下,同時在電動機短時過載和啟動的瞬間,熱繼電器應不受影響(不動作)。

2、JR20-630L 480A~630A 熱繼電器當熱繼電器用于保護長期工作制或間斷長期工作制的電動機時,一般按電動機的額定電流來選用。例如,熱繼電器的整定值可等于0.95~1.05倍的電動機的額定電流,或者取熱繼電器整定電流的中值等于電動機的額定電流,然后進行調整。

3、JR20-630L 480A~630A 熱繼電器當熱繼電器用于保護反復短時工作制的電動機時,熱繼電器僅有一定范圍的適應性。如果短時間內操作次數很多,就要選用帶速飽和電流互感器的熱繼電器。

4、JR20-630L 480A~630A 熱繼電器對于正反轉和通斷頻繁的特殊工作制電動機,不宜采用熱繼電器作為過載保護裝置,而應使用埋入電動機繞組的溫度繼電器或熱敏電阻來保護。


六:JR20-630L 480A~630A 熱繼電器日常維護

1、熱繼電器動作后復位要一定的時間,自動復位時間應在5分鐘內完成,手動復位要在2分鐘后才能按下復位按鈕。

2、當發生短路故障后,要檢查熱元件和雙金屬片是否變形,如有不正常情況,應及時調整,但不能將元件拆下,也不能彎折雙金屬片。

3、使用中的熱繼電器每周應檢查一次,具體內容是:熱繼電器有無過熱、異味及放電現象,各部件螺絲有無松動,脫落及解除不良,表面有無破損及清潔與否。

4、使用中的熱繼電器每年應檢修一次,具體內容是:清掃衛生,查修零部件,測試絕緣電阻應大于1兆歐,通電校驗。經校驗過的熱繼電器,除了接線螺釘之外,其它螺釘不要隨便行動。

5、更換熱繼電器時,新安裝的熱繼電器必須符合原來的規格與要求。
