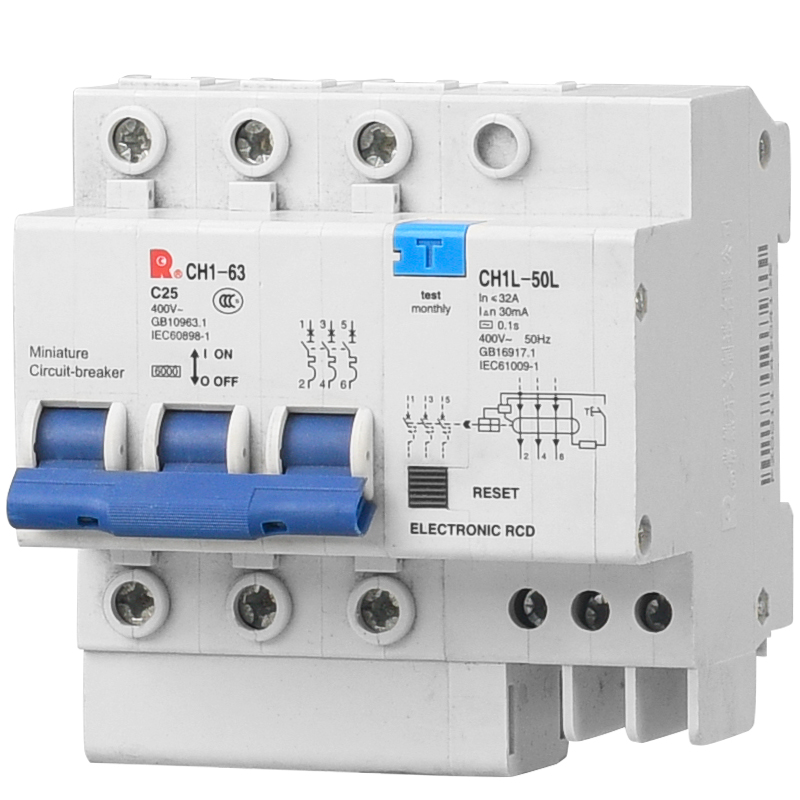

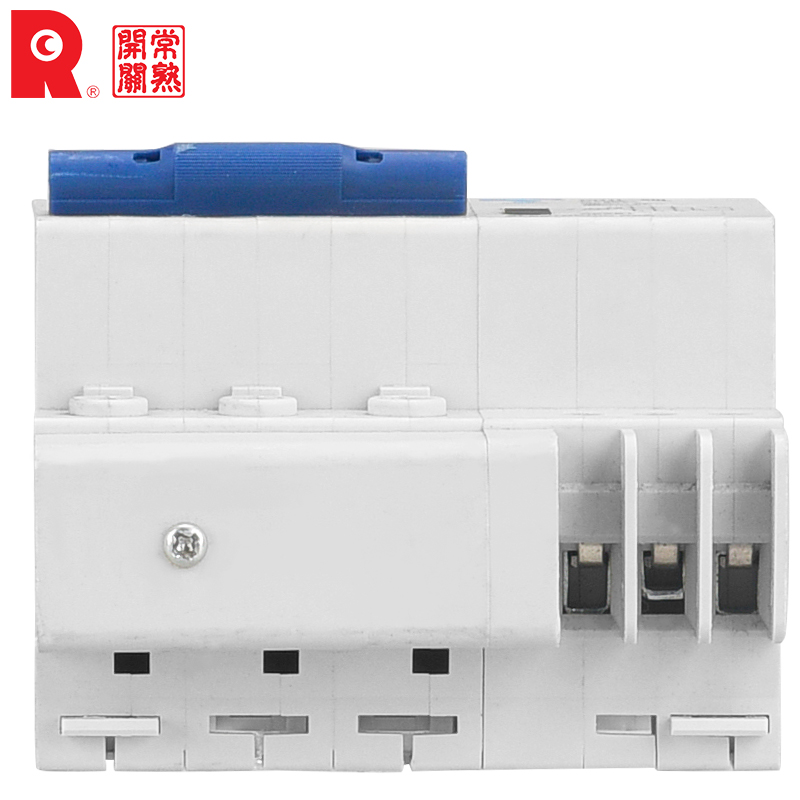

CH1L-50L C50A/4P常熟小型漏電斷路器現貨包郵
zoom next

CH1L-50L C50A/4P常熟小型漏電斷路器現貨包郵

  • 本店售價:面議
  • 商品貨號:ECS012836
  • 商品庫存: 9999
  • 商品品牌:常熟開關廠
  • 商品重量:0克
  • 上架時間:2018-07-01
  • 商品點擊數:11

商品描述

商品屬性

商品標簽

相關商品

卓良電氣一級銷售CH1L-50L C50A/4P常熟小型漏電斷路器,廠家直銷,原裝現貨,所有產品承諾:??!3年換新??!3秒報價??!24小時熱線,13456093855可以加V?

?

卓良電氣同時銷售國內外知名品牌電器,我們與各品牌廠家建立了長期合作關系,廠家直銷,比同行更低的價格供應,大量庫存,型號應有盡有,20秒快速報價,我們所有的產品都質保2年,讓你買得省心,用得放心?.

?

?

卓良電氣銷售施耐德電氣,常熟開關廠,上海人民電器,abb電氣,西門子電氣,天水二一三,ls產電,歐姆龍,圖爾克,奧托尼克斯,倍加福,基恩士,華立電表,正泰電器,德力西電器,中國。人民電器等知名品牌電器!大量現貨,特價出售中!






一:簡介

CH1L-50L C50A/4P常熟小型漏電斷路器外型美觀,體積小,重量輕,分斷能力高,脫扣迅速,導軌安裝,殼體和部件采用高阻燃及耐沖擊塑料,性能優良可靠,斷路器由外殼,手柄,操作機構,觸頭系統,熱脫扣器,磁脫扣器和滅弧罩組成,斷路器接通電流,雙金屬片發熱變形,當電流過載達到一定程度時,雙金屬片的過度度變形推動脫扣器動作,當脫扣器通過短路大電流時,電磁系統立即推動脫扣器動作,從而起到保護用電設備的作用:脫扣特性出廠時已調整好,使用時無需調整和維修。


二:CH1L-50L C50A/4P常熟小型漏電斷路器技術參數

(1)額定工作電壓(Ue):AC 230V/400V(1P)、400V(2P,3P,4P)。

(2)額定絕緣電壓(Ui):600V。

(3)額定沖擊耐受電壓(Uimp): 4KV 。

(4)額定電流(In):1A、3A、6A、10A、16A、20A、25A、32A、40A、50A、63A 。

(5)額定短路分斷能力(Icn):6A-40A:6000A,50A-63A:4500A。

(6)運行短路分斷能力(Ics):6A-40A:6000A,50A-63A:4500A。

(7)極數:a.單極(1P);b.二極(2P);c.三極(3P);d.四極(4P)。

(8)瞬時脫扣類型:a.C型(5ln-10ln);b.D型(10ln-16ln)。

(9)基準環境溫度:30℃。

(10)柵格距離:6A-40A:50mm,50A-63A:45 mm。

(11)外殼防護等級:IP20。

(12)壽命:a.電氣壽命:不低于4000次;b.機械壽命:不低于20000次。


三:CH1L-50L C50A/4P常熟小型漏電斷路器結構特點

(1)額定短路分斷能力高,部分額定電流等級可達到6KA以上。

(2)雙重接線功能,可方便地連接標準匯流排和軟導線。

(3)帶指觸防護組合型接線端子,安全性更高。

(4)帶儲能式機構操作,觸點快速閉合,克服了因人力操作手柄速度快慢帶來的不利影響,提高了產品的使用壽命。

(5)多種附件可供選擇,且模塊化、彈性組合,用戶安裝非常方便。

(6)殼體和部分功能件均采用國外進口的高阻燃、耐高溫、耐沖擊塑料制成。

(7)限流系數高,性能價格比優越。


四:CH1L-50L C50A/4P常熟小型漏電斷路器工作條件

(1)周?chē)諝鉁囟壬舷拗挡怀^(guò)+40℃, 下限值不低于-5℃,且24h的平均溫度值不超過+35℃;

(2)安裝地點的海拔不超過2000m;

(3)大氣相對濕度在周?chē)諝鉁囟葹?40℃時不超過50%,在較低溫度下可以允許有較高的相對濕度,例如在+20℃時達90%,對由于溫度變化偶爾產生的凝露應采取適當的措施;

(4)污染等級:2級;

(5)安裝類別: Ⅱ類及Ⅲ類;

(6)安裝場所的外磁場任何方向不應超過地磁場的5倍;

(7)一般垂直安裝,任何方向允差2°;

(8)安裝處應無顯著沖擊和振動。


五:注意事項

一:CH1L-50L C50A/4P常熟小型漏電斷路器安裝

1:安裝前應檢查漏電斷路器銘牌上的數據與使用要求是否一致。

2:安裝時不要太靠近大電流母線和交流接觸器。

3:漏電 斷路器動作電流大于15mA時,其所保護的設備外殼要可靠接地。

4:應充分考慮供電線路的供電方式、電壓以及系統的接地形式。

5:安裝具有短路保護的漏電斷路器,必須保證有足夠的飛弧距離。

6:組合式漏電斷路器外部連接的控制回路,應使用銅導線,截面積不小于1.5m㎡。

7:安裝漏電斷路器后,不能拆除原來低壓線路或設備原來的接地保護措施,同時斷路器負載側中性線,不得與其他回路公用,以免誤動作。

8:安裝時必須嚴格區分中性線和保護接地線,三極四線式和四極式漏電斷路器的中性線應接在斷路器中,經過斷路器的中性線不能再作為保護接地線使用,也不能重復接地或接電氣設備外殼,而保護地線不得接人漏電斷路器內。

9:漏電斷路器的保護范圍應為獨立回路,不能與其他回路有電氣上的連接,漏電斷路器不能并聯使用保護同一線路或電氣設備。

10:安裝結束后,應操作試驗按鈕,檢查漏電斷路器是否能可靠動作,一般情況下應試驗三次以上,并且都能正常動作才行。

二:CH1L-50L C50A/4P常熟小型漏電斷路器接線

1:應按照漏電斷路器上的電源和負載標志進行接線,不得將兩者接反。

2:保護線不得穿過零序電流互感器,當采用三相五線制或單相三線制時,保護線必須接在漏電斷路器進線端的保護干線上,中途不得穿過零序電流互感器。

3:?jiǎn)蜗嗾彰麟娐?、三相四線制配電線路以及其他使用工作零線的線路或設備,零線必須穿過零序電流互感器。

4:在變壓器中性點直接接地的系統中,一旦裝設了漏電斷路器,工作零線自穿過零序電流互感器后就只能當作工作零線使用,不能重復接地,也不能與其他線路的工作零線相連。

5:用電設備只能接在漏電斷路器的負荷側,不允許一端接在負荷側,而另一端接在電源側。

6:三相四線制或三相五線制下單相與三相負荷混用的線路中,要盡量使三相負荷平衡。
