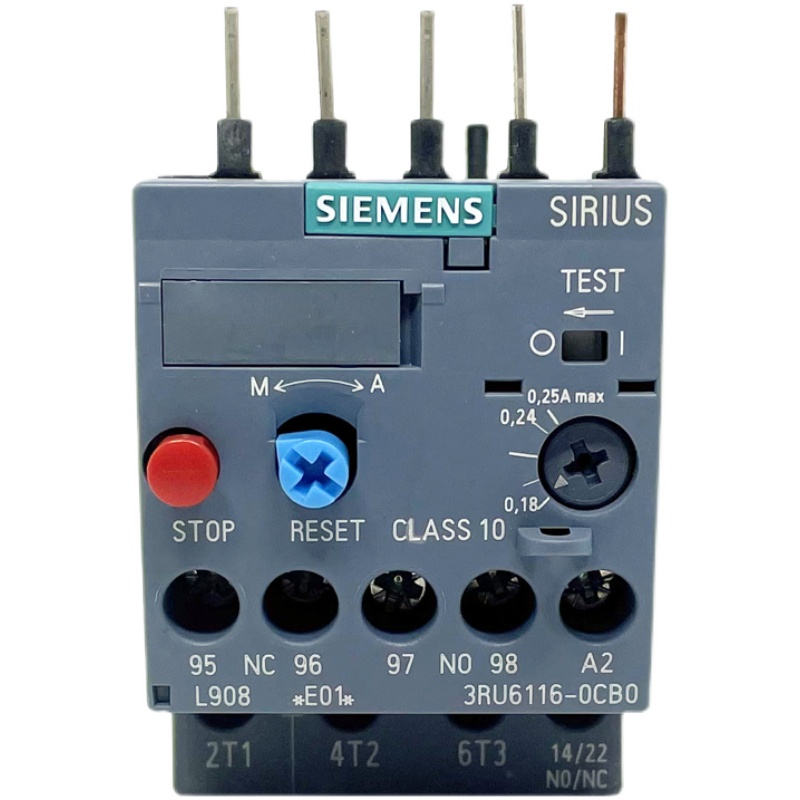

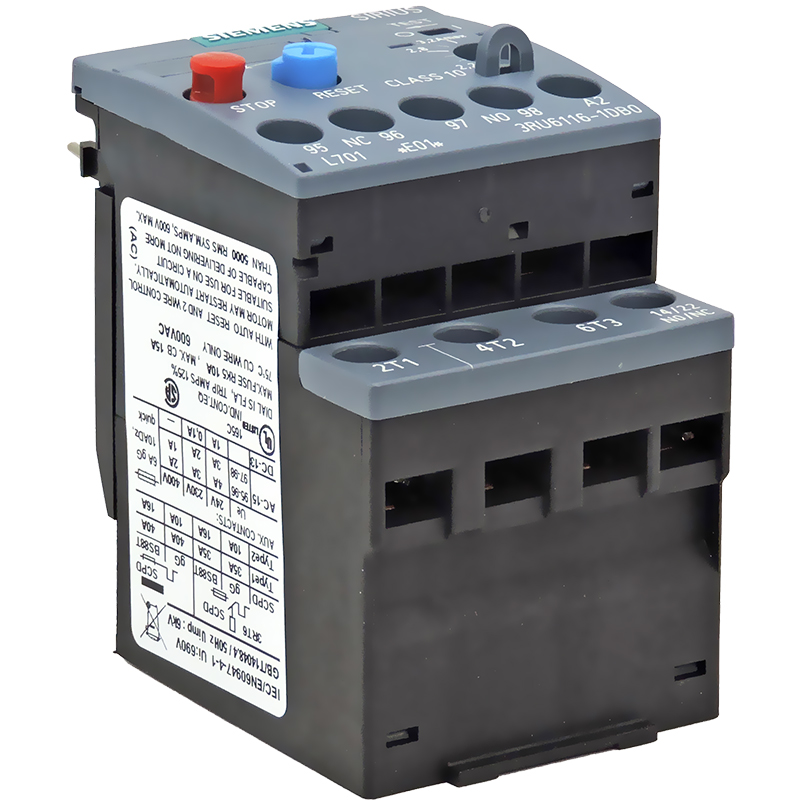

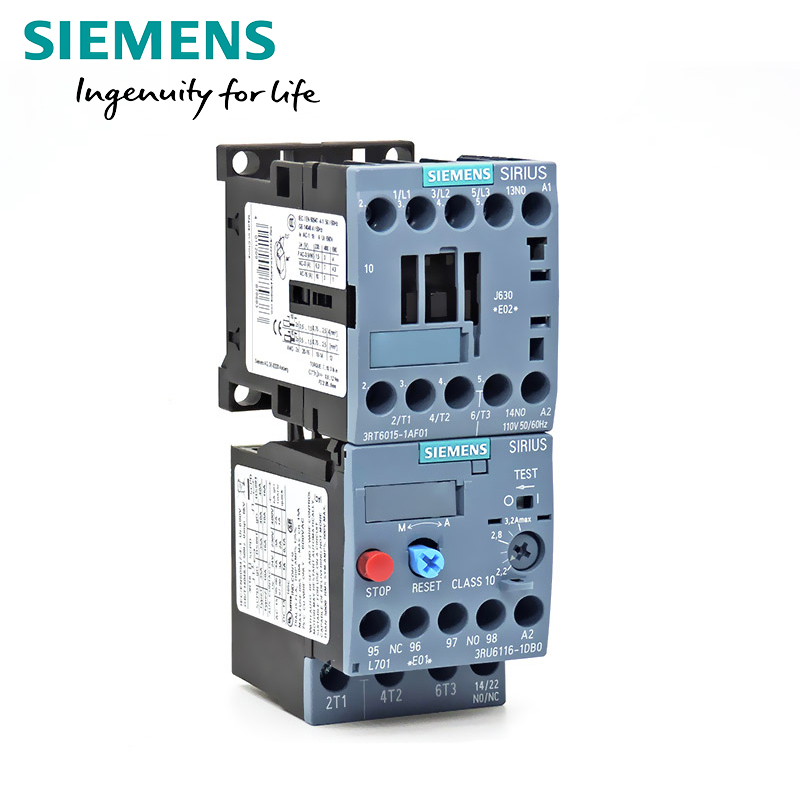

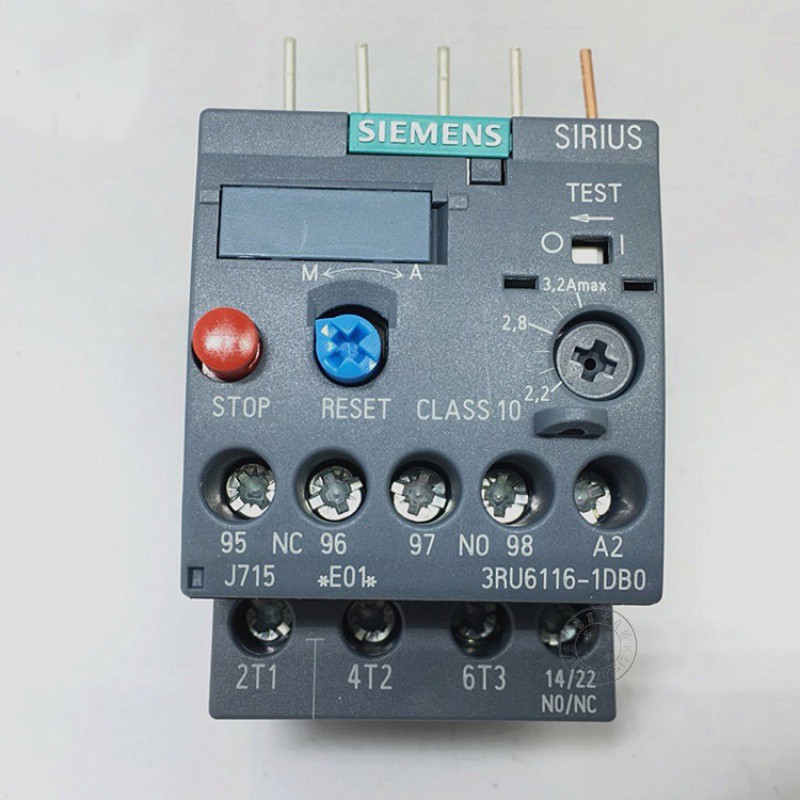

3RU西門子熱繼電器
zoom next

3RU西門子熱繼電器

  • 本店售價:面議
  • 商品貨號:ECS012065
  • 商品庫存: 9999
  • 商品品牌:西門子電氣
  • 商品重量:0克
  • 上架時間:2018-05-26
  • 商品點擊數:1

商品描述

商品屬性

商品標簽

相關商品

卓良電氣一級銷售3RU系列西門子熱繼電器,廠家直銷,原裝現貨,所有產品承諾:??!3年換新??!3秒報價??!24小時熱線,13456093855可以加V



卓良電氣同時銷售國內外知名品牌電器,我們與各品牌廠家建立了長期合作關系,廠家直銷,比同行更低的價格供應,大量庫存,型號應有盡有,20秒快速報價,我們所有的產品都質保2年,讓你買得省心,用得放心 .





卓良電氣銷售施耐德電氣,常熟開關廠,上海人民電器,abb電氣,西門子電氣,天水二一三,ls產電,歐姆龍,圖爾克,奧托尼克斯,倍加福,基恩士,華立電表,正泰電器,德力西電器,中國。人民電器等知名品牌電器!大量現貨,特價出售中!







一:基本簡介

3RU1136-4ABO西門子熱繼電器是由流入熱元件的電流產生熱量,使有不同膨脹系數的雙金屬片發生形變,當形變達到一定距離時,就推動連桿動作,使控制電路斷開,從而使接觸器失電,主電路斷開,實現電動機的過載保護。繼電器作為電動機的過載保護元件,以其體積小,結構簡單、成本低等優點在生產中得到了廣泛應用。


二:3RU1136-4ABO西門子熱繼電器技術參數

1:額定電壓:熱繼電器能夠正常工作的最高的電壓值,一般為交流220V,380V。

2:額定電流:熱繼電器的額定電流主要是指通過熱繼電器的電流

3:額定頻率:一般而言,其額定頻率按照45~62HZ設計。

4:整定電流范圍:整定電流的范圍有本身的特性來決定。它描述的是在一定的電流條件下熱繼電器的動作時間和電流的平方成正比。


三:主要作用

3RU1136-4ABO西門子熱繼電器主要用來對異步電動機進行過載保護,他的工作原理是過載電流通過熱元件后,使雙金屬片加熱彎曲去推動動作機構來帶動觸點動作,從而將電動機控制電路斷開實現電動機斷電停車,起到過載保護的作用,鑒于雙金屬片受熱彎曲過程中,熱量的傳遞需要較長的時間,因此,熱繼電器不能用作短路保護,而只能用作過載保護熱繼電器的符號為FR。


四:組成結構

3RU1136-4ABO西門子熱繼電器由發熱元件、雙金屬片、觸點及一套傳動和調整機構組成,發熱元件是一段阻值不大的電阻絲,串接被保護電動機的主電路中,雙金屬片由兩種不同熱膨脹系數的金屬片輾壓而成,圖中所示的雙金屬片,下層一片的熱膨脹系數大,上層的小,當電動機過載時,通過發熱元件的電流超過整定電流,雙金屬片受熱向上彎曲脫離扣板,使常閉觸點斷開。由于常閉觸點是接在電動機的控制電路中的,它的斷開會(huì )使得與其相接的接觸器線圈斷電,從而接觸器主觸點斷開,電動機的主電路斷電,實現了過載保護。



五:3RU1136-4ABO西門子熱繼電器選擇方法

1:原則上應使熱繼電器的安秒特性盡可能接近甚至重合電動機的過載特性,或者在電動機的過載特性之下,同時在電動機短時過載和啟動的間, 熱繼電器應不受影響。

2:當熱繼電器用于保護長期工作制或間斷長期工作制的電動機時,一般按電動機的額定電流來選用。例如,熱繼電器的整定值可等于0.95~1.05倍的電動機的額定電流,或者取熱  繼電器整定電流的中值等于電動機的額定電流,然后進行調整。

3:當熱繼電器用于保護反復短時工作制的電動機時,熱繼電器僅有一定范圍的適應性。如果短時間內操作次數很多,就要選用帶速飽和電流互感器的熱繼電器。

4:對于正反轉和通斷頻繁的特殊工作制電動機,不宜采用熱繼電器作為過載保護裝置,而應使用埋入電動機繞組的溫度繼電器或熱敏電阻來保護。
